咱們說到電動滑臺的直線度檢測一般是指滑臺的直線導軌的檢測,直線導軌不僅僅起到必定的承重效果,還起到規范滑臺直線運動的效果,所以,其直線度非常重要,那么咱們?cè)撊绾螜z測,下面為大家介紹下。
首先咱們要看下電動滑臺直線度檢測前的預備有哪些。
1、設備的裝置調試作業及設備的潤滑查看;
2、保證負載大小合適,勿超負荷承載,以保證本商品的精度與運用壽數;
3、運動速度和重心堅持平穩,不超過必定規范;
4、防止在極高溫、極低溫、溫度變化劇烈、高濕度、高粉塵、等環境中運用。
目前常見的電動滑臺直線度的檢測辦法有兩類:
1、有基準測量:將被測直線與所選的規范直線進行比較;
2、無基準測量:在被測面上取必定量的測試點,對測量數據進行必定辦法的處理。
電動滑臺直線度的檢測分類還可按檢測辦法的不同來進行細分,關于一般直線導軌來說,導軌直線度一般利用水平儀與橋板采用節距法來測量,依據得到的一條近似于導軌實踐線的差錯曲線來確定導軌的直線度差錯。而在高精度導軌直線度的測量中,導軌自身直線度等級會與檢測東西直線度等級處于一個數量級上,此刻運用節距法將無法將導軌與東西的直線度差錯別離開來,這時需求一種不必基準的高精度測量辦法或技巧來進行差錯有效地別離,一般常用的稱為“直尺反轉測量差錯別離法”。
電動滑臺的導軌直線度檢測辦法不難,咱們可以依據自己的需求進行簡單檢測或者精密檢測,其實,在電動滑臺出廠前就已經對設備進行了直線度檢測,合格后才會發貨,一般不需求客戶再檢測,能夠直接裝置運用。
直線導軌在電動滑臺中有著很重要的效果,假如沒有直線導軌,滑臺很難在高速重復運動中保證工件的精度和穩定性。那么咱們?cè)谥谱麟妱?dòng)滑臺的時分對直線導軌要求又有哪些呢,下面咱們來了解下。

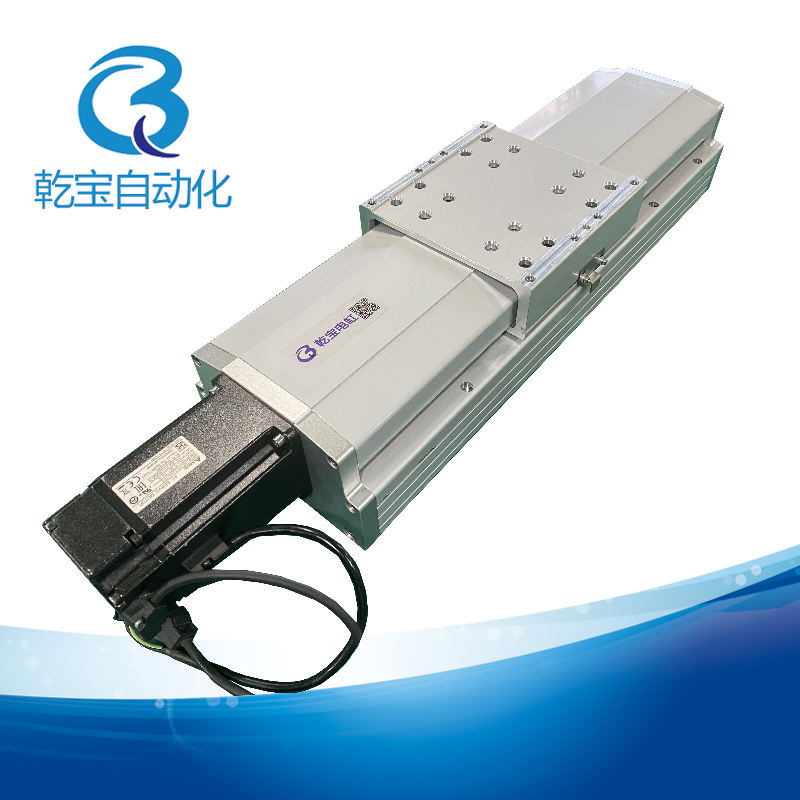

電動滑臺模組
直線導軌不僅僅是能夠進步電動滑臺的直線度和負載才能,在保證工件的重復直線運動下的定位精度、穩定性及壽數都有很大的效果, 所以電動滑臺對直線導軌的要求有著這樣的要求:
1、直線度精度:直線運動需求導向精度的時間精準,這里包括運動件沿直線導軌移動的直線度及它與有關基面間的相互方位的精準性;
2、剛性強:因?yàn)?a href='http://memorycard.com.cn/product/702.html' target='_blank' class='key_tag'>滾珠絲桿對工件的承重才能有限,所以許多時候運動件所受的外力由直線導軌面承受的,故直線導軌應有足夠的接觸剛性才能更好地作業;
3、耐磨性高:因?yàn)橹本€(xiàn)導軌需求在高速重復運動中長期運用,在堅持必定的運用精度的一起,直線導軌在運用過程中要磨損小,且磨損后能主動補償或便于調整。
4、溫度動態影響?。杭偃缭谔貏e溫度環境中運用應保證導軌在作業溫度變化的條件下,仍能正常作業,一起還要考慮導軌的潤滑油運用溫度的要求;
5、運動平穩順滑:直線導軌的在高速直線運動中,應能夠保證順滑平穩,低速時應無爬行現象,這在制作過程中就能夠感觸出來。
這些對電動滑臺的直線導軌的要求只是表面的,還有跟多精準度上的數據要求,這里不再詳細說明,乾寶自動化運用直線導軌,能夠大大提高電動滑臺的穩定性和壽數,在運用滑臺的時分必定留意潤滑油的運用正確和日常的維護保養,這樣才能保證導軌的壽數和運用性能良好。
