線性模組中導軌與底座結合,成為U型結構體稱“U型導軌”,有省空間、高剛性、高精度與簡化零件功用,可提供相對的輕量化,成為高精密定位平臺。省空間:雖然拼裝接口的尺寸與同類產品相當,可是,U型導軌外型則更為縮小,具有更小的空間,如此的安排可讓U型導軌的重心落在底面上。剛性強:透過有限元素法之優化規劃, U型導軌的剛性亦可同時獲得提高。高精密定位平臺:精密制造之U型導軌與滾珠絲杠,透過軌跡與軸承之剛性,到達精密定位意圖。
怎么銜接電機馬達?
驅動馬達可挑選市場上伺服與步進馬達,各廠牌外形及尺寸些微差異,銜接方法為運用馬達銜接法蘭,裝置于精密線性模組上,經由連軸器直結方法,帶動滾珠絲杠而使滑臺移動;亦可挑選回轉型馬達銜接法蘭,運用齒型皮帶移動滑臺。低慣量伺服馬達非常適合運用于精密線性模組,能夠有高速度與高精度;在運用步進馬達時,搭配微步進之驅動器,相對地提高分辨率,可得低單價與高精密定位。
怎么安裝?

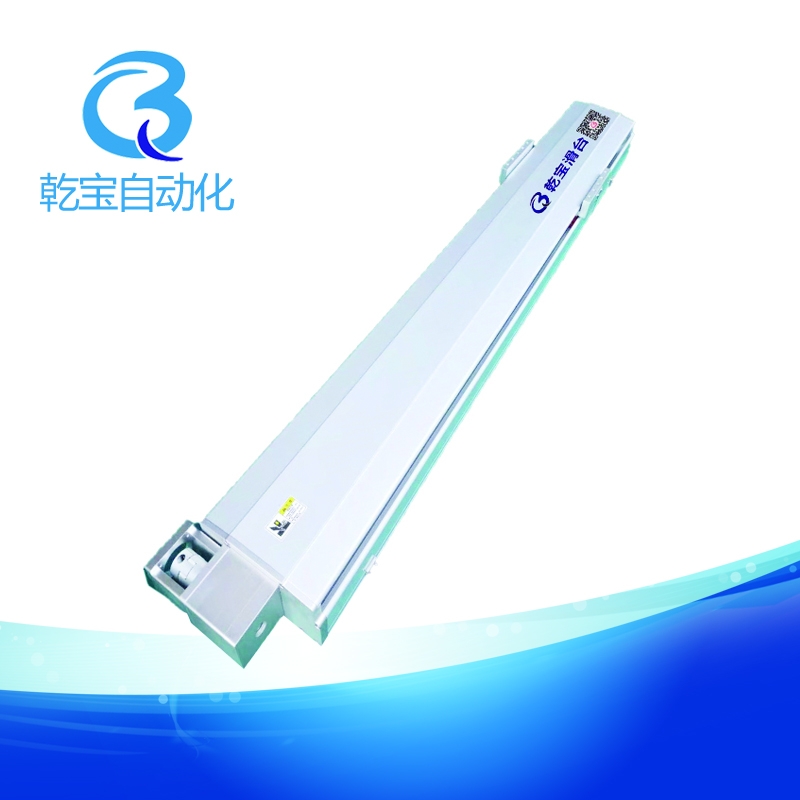

精簡之規范模組設計與安裝界面,運用線性模組相當簡單,將相關工件鎖固,不需經復雜之調整程序,即可架起高精度線性傳動應用。為了讓運用者更方便的安裝,在U型導軌及滑座上均安排有供拼裝之承靠面,讓拼裝的精度要求能夠輕易達到。風琴罩式直線滑臺
